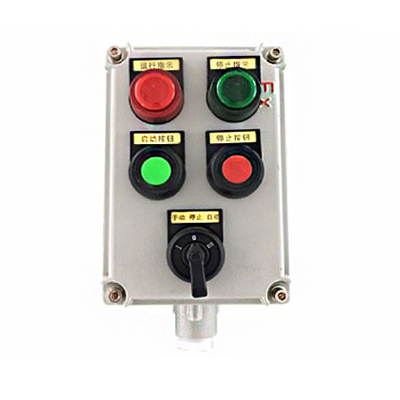

BZC防爆操作柱
作者：admin 发布时间：2024-10-17 14:00 浏览： 次
一、适用范围：
1.适用于爆炸性气体环境1区、2区；
2.适用于可燃性粉尘环境20区、21区、22区；
3.适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
4.适用于温度组别为T1～T6的环境；
5.适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境特点。
二、产品特点：
1.采用ZL102铝合金压铸成型，表面高压静电喷塑，不锈钢外露紧固件；
2.内装防爆万能转换开关、防爆按钮、防爆电流表、防爆指示灯；
3.转换开关有30多种功能可由用户自由选择；
4.万能开关操纵机构经过优化设计,可以自动找正,能保证转动灵活,无卡滞现象；
5.电流表量程由用户指定；
6.钢管或电缆布线均可；
7.产品出厂铭牌上只体现总单元内容,名分单元代号为订货参数；
8.安装方式：立式或挂式。
三、技术参数：
1.防爆标志：ExedⅡCT6
2.防护等级：IP65
3.防腐等级：WF1
4.使用类别：AC220V、AC380V
5.额定电压：220V/380V
6.额定电流：10A
7.电缆外径：Φ12mm～Φ17mm
8.进线口螺纹：G1”
9.指示灯电压代号：a:AC/DC12-36V b:AC/DC48-100V c:DC220V d:AC200-380V
10.指示灯颜色代号： R：红色、 G：绿色、Y：黄色、 W：白色
11.按钮触头型式代号:Ⅰ：一常开一常闭 Ⅱ：二常开 Ⅲ：二常闭
12.电流表精度及规格：1.5级/0.1A 0.5A 1A 1.5A 3A 5A 7.5A 10A
注：接次级电流5A的外附电流互感器，本电流表为过载表，过载电流为5倍，也可根据要求提供3倍或2倍过载的电流表，有特殊要求请说明；
13.电压表精度及规格：1.5级/30V 50V 75V 100V 120V 150V 200V 250V 300V 400V 600V 450V-450KV
注：可接次级电压为100V的外附电压互感器
