防爆配电箱生产制造要求
作者：admin 发布时间：2022-07-06 17:24 浏览： 次

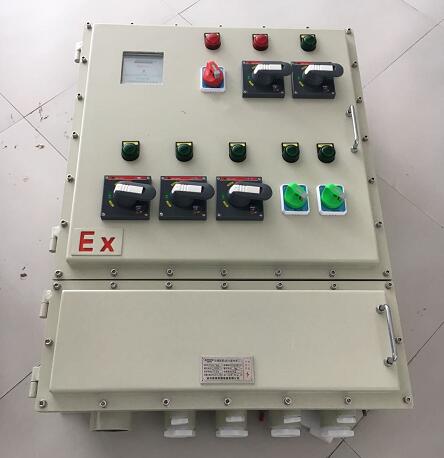

防爆配电箱主要用于各种易燃易爆场所，所以对生产制造要求比较严格。生产时主要参考以下要求。
1. 配电箱外壳外表面涂银灰色粉末漆。防爆配电箱的隔爆接合面涂204-1置换型防锈油。
2.防爆配电箱接线箱内绝缘材料级别为Ⅱ级的电气间隙不小于6㎜，爬电距离不小于10㎜。
3.防爆配电箱外壳材质采用含镁量不大于6%（质量百分比）的铸造铝合金制造。
4.防爆配电应设有内外接地螺钉，内接地螺钉大小应不小于M6，外接地螺钉大小应不小于M8。
5.防爆配电箱外壳在明显处应设有清晰的凸纹标志“Ex”。EX——是防爆总标志，英文Explosionp-roof的缩写。有了该标志就说明该是产品是防爆的，可以应用于特定的危险场所
6.防爆配电箱隔爆接合面与外壳容积相对应的规定宽度L和规定间隙ic应符合GB3836.2-2000中ⅡB类为表3、ⅡC类为表4的规定，接合面上紧固螺栓孔与外壳内侧距离l应符合GB3836.2-2000中5.2.6规定，接合面表面平均粗糙度Ra不超过6.3μm。
7.配电箱观察窗的透明件直接胶粘在盖开孔内，从隔爆外壳内部到外部通过胶粘接合面不小于10㎜。
8. 防爆配电箱的所有黑色金属零部件必须具有防锈措施，表面不得有镀层脱落现象。
9. 防爆配电箱的操作手柄必须操作灵活，动作可靠，并应有清晰的“分”“合”标志。
10.配电箱应设置铭牌和警告牌，铭牌和警告牌用黄铜板或其它耐化学腐蚀的材料制造。
11.如需维修要用专业工具维修。
上面介绍了防爆配电箱的生产要求，下面说下防爆配电箱的检修。
1.首先，拆开防爆配电箱的包装，要按照设计图和说明书上标识的数据，仔细核对数量、规格，检查是否符合要求，有无损坏、锈蚀情况，检查附件备件是否齐全。如有损坏，应记录损坏部位以及程度，或拍照留做证明。
2.开箱后还要检查出厂合格证、说明书和内部接线图等技术资料文件。高压配电箱开箱后，根据设计图纸将配电箱编号，依次搬入变电所内安装位置上，以便后期安装。
3.防爆配电箱安放在槽钢上以后，利用薄垫铁将高压箱粗调水平，再以其中一台为基准，调整其余，使全体高压柜盘面一致，间隙均匀。螺栓固定后，柜之间保持2一3~缝隙，最后用固定螺栓或焊接方法将柜子固定在基础槽钢上。为了美观，焊缝要焊在柜子内侧，且不少于4处，每处长80一100~。如焊接部位或者配电箱容易接触到的部位，有尖锐或者容易割伤人的尖锐地方，应用磨光机或砂纸打磨，直到手摸上去没有感觉到明显刺手就可以。
4.连接母线。高压配电柜上的主母线、仪表由开关厂配套提供，也可以在施工现场按设计图样制作。主母线的连接、主母线与引下母线的连接及母线与仪表连接采用螺栓连接，在母线连接面处应涂上电力复合脂，螺栓的拧紧程度以及连接面的连接状态，由力矩扳手按规定力矩值拧紧螺栓来控制。
